Reihe ZNa0

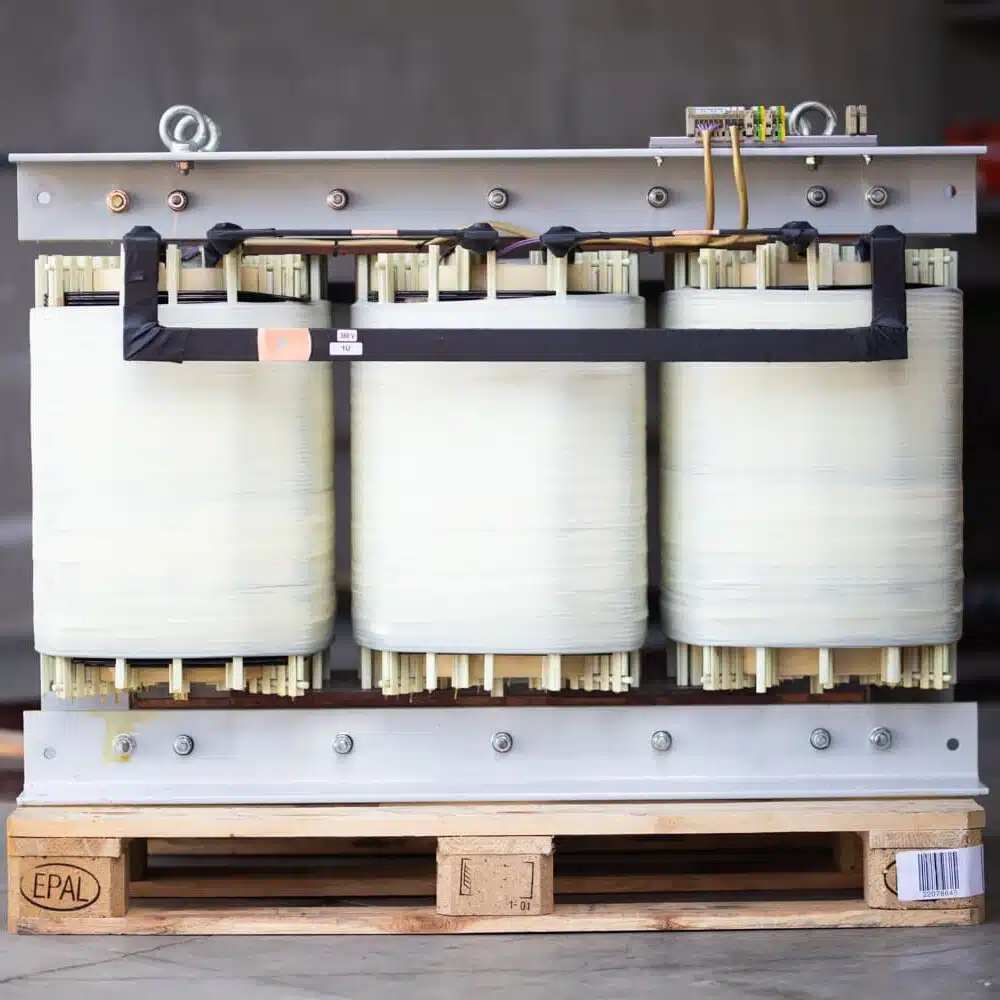

ZNa0 Spar-Transformator
Beschreibung
Warum verwenden wir manchmal ZNa0 statt YNa0 bei Spar-Transformatoren?
- Die Schaltgruppe ZNa0 bietet gegenüber YNa0 trotz eines etwa 15 % höheren Material- und Fertigungsaufwands deutliche technische Vorteile hinsichtlich Netzqualität, Betriebssicherheit und Spannungsstabilität. Sie wird vor allem dann eingesetzt, wenn unsymmetrische Lasten, viele Einphasenverbraucher oder Oberschwingungen zu erwarten sind.
- Die Zick-Zack-Schaltung reduziert Oberschwingungen der 3., 9. und 15. Ordnung, da diese innerhalb des Transformators zirkulieren und nicht in das Versorgungsnetz gelangen. Dadurch werden Netzrückwirkungen deutlich verringert.
- Durch die Aufteilung jeder Phase auf zwei Teilwicklungen werden unsymmetrische Lasten besser ausgeglichen. Dies reduziert Neutralleiterströme und verbessert das Verhalten bei Schieflast gegenüber der Schaltgruppe YNa0.
- ZNa0 erzeugt einen besonders stabilen Neutral- bzw. Sternpunkt. Dies ist vor allem in Netzen mit vielen Einphasenverbrauchern oder unsymmetrischen Lasten von Vorteil und erhöht die Betriebssicherheit.
- Die Zick-Zack-Schaltung begrenzt die Ausbreitung von Nullsystemströmen und hält diese weitgehend im Transformator. Dadurch werden Netzstörungen reduziert und die Spannungsqualität sowie die elektromagnetische Verträglichkeit (EMV) verbessert.
